玻璃鋼冷卻塔簡介
“冷卻塔” 是指可將水冷卻的一種裝置。水在其與流過的空氣進行熱交換、質交換，致使水溫下降。
開式冷卻塔是利用水和空氣的接觸，通過蒸發作用來散去工業上或制冷空調中產生的廢熱的一種設備。基本原理是：干燥（低焓值）的空氣經過風機的抽動后，自進風網處進入冷卻塔內；飽和蒸汽分壓力大的高溫水分子向壓力低的空氣流動，濕熱（高焓值）的水自播水系統灑入塔內。當水滴和空氣接觸時，一方面由于空氣與水接觸的直接傳熱，另一方面由于水蒸汽表面和空氣之間存在壓力差，在壓力的作用下產生蒸發現象，即通過與不飽和干空氣熱傳遞帶走水的顯熱，部分水蒸發將水中的潛熱帶走，從而達到給冷卻水降溫的目地。
閉式冷卻塔是利用水和盤管接觸，通過管壁熱傳遞換熱帶走盤管內冷卻工質的熱量達到冷卻目地。閉式冷卻塔中的循環水只在冷卻塔內部循環與空氣換熱冷卻再與盤管接觸帶走盤管內工質熱量，補水管適當補水，相比于開式冷卻塔，閉式冷卻塔明顯的特征就是增加盤管，需要冷卻的液體工質在鋼質盤管內流動不與水直接接觸，通過管壁換熱。
玻璃鋼冷卻塔分類
一、按通風方式分有自然通風冷卻塔、機械通風冷卻塔、混合通風冷卻塔。
二、按熱水和空氣的接觸方式分有濕式冷卻塔、干式冷卻塔、干濕式冷卻塔。
三、按熱水和空氣的流動方向分有逆流式冷卻塔、橫流（交流）式冷卻塔、混流式冷卻塔。
四、按用途分一般空調用冷卻塔、工業用冷卻塔、高溫型冷卻塔。
五、按噪聲級別分為普通型冷卻塔、低噪型冷卻塔、超低噪型冷卻塔、超靜音型冷卻塔。
六、其他如噴流式冷卻塔、無風機冷卻塔、雙曲線冷卻塔等。
七、按玻璃鋼冷卻塔的外形分為圓型玻璃鋼冷卻塔和方型玻璃鋼冷卻塔。
玻璃鋼冷卻塔結構形式
組成
玻璃鋼冷卻塔由冷卻塔體、風機組件、電機組件、深水盤、濺水裝置、布水裝置、管道系統、支架、供貨零部件間的連接緊固件、密封墊片及所有必需的零件和材料組成。
通風筒
通風筒多為鋼筋混凝土雙曲線旋轉殼，具有較好的結構力學和流體力學特性。殼體下部邊緣支承在等距離的V形或X形斜支柱上，以構成冷卻塔的進風口。殼體的荷載經斜支柱傳到基礎上。基礎多做成帶斜面的環形基礎以承受由斜支柱傳來的部分環拉力，也可做成分離的單個基礎或樁基礎。
通風筒的喉部直徑小，當計算殼體受壓穩定時，殼壁薄，由此向上直徑逐漸增大構成氣流出口擴散段，塔頂處設有剛性環，喉部以下按雙曲線形逐漸擴大，下段殼壁也相應加厚，形成一個具有一定剛度的下環梁。通風筒也可做成截頭錐殼或組合錐殼，或用鋼構架外包木護板或石棉水泥護板的多邊形塔筒。德國在施梅豪森的核電站的一座高146米的干式冷卻塔中采用了網索結構的塔筒，外包鋁質護板，外包鋁質護板，具有較好的抗震和抗風性能。

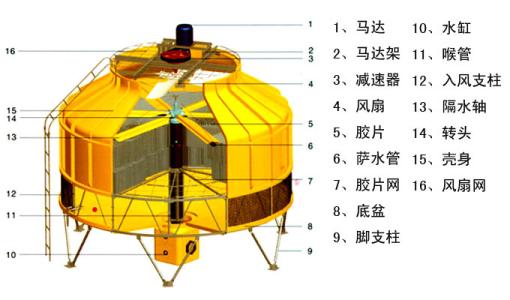

玻璃鋼冷卻塔結構圖
玻璃鋼冷卻塔型號參數
冷卻塔型號
|
DBNL3冷卻塔 低噪聲逆流式冷卻塔技術參數表
|
T=28℃冷卻水量（m/h)
|
T=27℃冷卻水量（m/h)
|
主要尺寸（mm)
|
風量
（m/h)
|
風機
直徑
(mm)
|
電機
功率（KW）
|
重量（kg)
|
進水
壓力
10Pa
|
噪聲dB(A)
|
直徑
Dm
|
△t=5℃
|
△t=8℃
|
△t=5℃
|
△t=8℃
|
總高度
|
直徑
|
自重
|
運轉重
|
Dm
|
10m
|
16m
|
DBNL3-12
|
12
|
9
|
15
|
10
|
2033
|
1210
|
7200
|
700
|
0.6
|
206
|
484
|
1.96
|
54
|
40.3
|
36.6
|
1.5
|
DBNL3-20
|
20
|
15
|
24
|
17
|
2123
|
1460
|
12400
|
800
|
0.8
|
230
|
514
|
2
|
54
|
41.1
|
37.5
|
1.5
|
DBNL3-30
|
30
|
22
|
35
|
27
|
2342
|
1912
|
18000
|
1200
|
0.8
|
406
|
956
|
2.21
|
55
|
43.5
|
39.9
|
1.8
|
DBNL3-40
|
40
|
30
|
46
|
34
|
2842
|
1912
|
21500
|
1200
|
1.1
|
478
|
1118
|
2.6
|
55
|
43.5
|
39.9
|
1.8
|
DBNL3-50
|
50
|
37
|
57
|
44
|
2830
|
2215
|
28000
|
1400
|
1.5
|
596
|
1480
|
2.65
|
55
|
44.7
|
41.1
|
2.1
|
DBNL3-60
|
60
|
44
|
68
|
51
|
3080
|
2215
|
32300
|
1400
|
1.5
|
642
|
1592
|
2.9
|
56
|
45.7
|
42.1
|
2.1
|
DBNL3-70
|
70
|
51
|
79
|
60
|
3094
|
2629
|
39200
|
1600
|
2.2
|
790
|
2064
|
2.78
|
56
|
47
|
43
|
2.5
|
DBNL3-80
|
80
|
61
|
92
|
70
|
3344
|
2629
|
43400
|
1600
|
2.2
|
875
|
2243
|
3.03
|
56.5
|
47.5
|
43.5
|
2.5
|
DBNL3-100
|
100
|
74
|
114
|
86
|
3294
|
3134
|
56000
|
1800
|
3
|
973
|
3064
|
2.86
|
57
|
50
|
46
|
3
|
DBNL3-125
|
125
|
92
|
142
|
108
|
3544
|
3134
|
67200
|
1800
|
4
|
1063
|
3290
|
3.15
|
58
|
50.7
|
47.4
|
3
|
DBNL3-150
|
150
|
112
|
171
|
129
|
3553
|
3732
|
84000
|
2400
|
4
|
1695
|
4125
|
2.9
|
58.5
|
52
|
48.6
|
3.6
|
DBNL3-175
|
175
|
131
|
200
|
150
|
3803
|
3732
|
94300
|
2400
|
5.5
|
1835
|
4461
|
3.15
|
59.5
|
53
|
49.6
|
3.6
|
DBNL3-200
|
200
|
153
|
231
|
180
|
3835
|
4342
|
112000
|
2800
|
5.5
|
2132
|
5592
|
3.01
|
60
|
54.6
|
51.3
|
4.2
|
DBNL3-250
|
250
|
186
|
283
|
215
|
4085
|
4342
|
134300
|
2800
|
7.5
|
2344
|
6365
|
3.26
|
61
|
55.6
|
52.3
|
4.2
|
DBNL3-300
|
300
|
225
|
334
|
260
|
4223
|
5134
|
168000
|
3400
|
7.5
|
3558
|
9229
|
3.5
|
61
|
56.8
|
53.5
|
5
|
DBNL3-350
|
350
|
267
|
395
|
304
|
4473
|
5134
|
187400
|
3400
|
11
|
3860
|
9906
|
3.75
|
61.5
|
57.3
|
54
|
5
|
DBNL3-400
|
400
|
301
|
455
|
341
|
4618
|
6044
|
224000
|
3800
|
11
|
4300
|
12086
|
3.6
|
62
|
58.8
|
55.7
|
5.9
|
DBNL3-450
|
450
|
343
|
514
|
387
|
4868
|
6044
|
242000
|
3800
|
11
|
4646
|
13464
|
3.85
|
62
|
58.8
|
55.7
|
5.9
|
DBNL3-500
|
500
|
375
|
576
|
427
|
5219
|
6746
|
280000
|
4200
|
15
|
5768
|
16258
|
3.7
|
62
|
60
|
56.9
|
6.6
|
DBNL3-600
|
600
|
454
|
680
|
516
|
5719
|
6746
|
302200
|
4200
|
18.5
|
6570
|
18360
|
4.2
|
63
|
61
|
57.4
|
6.6
|
DBNL3-700
|
700
|
528
|
790
|
600
|
5589
|
7766
|
393500
|
5000
|
18.5
|
6915
|
23194
|
3.95
|
63
|
61.4
|
58.4
|
7.6
|
DBNL3-800
|
800
|
590
|
890
|
685
|
6089
|
7766
|
408000
|
5000
|
22
|
7983
|
25982
|
4.45
|
63
|
61.4
|
58.4
|
7.6
|
DBNL3-900
|
900
|
685
|
1035
|
790
|
6040
|
8836
|
505200
|
6000
|
22
|
8934
|
32568
|
4.25
|
63.5
|
62.6
|
59.7
|
8.6
|
DBNL3-1000
|
1000
|
783
|
1139
|
880
|
6540
|
8836
|
510300
|
6000
|
30
|
10560
|
36420
|
4.75
|
64
|
63.1
|
60.2
|
8.
|
方形橫流式冷卻塔技術參數
型號
DBHZ
|
冷噸數
（RT）
|
冷卻水量m3/h
|
外形尺寸（mm）
|
風機電機
|
進塔水壓
104Pa
|
重量（kg）
|
噪聲
dB(A)
|
28℃T
|
27℃T
|
25℃T
|
L
|
W
|
H
|
h
|
D（mm）
|
G（m3/h）
|
KW×臺數
|
干重
|
濕重
|
80
|
117.9
|
80
|
92
|
108
|
4320
|
2200
|
2264
|
750
|
1800
|
47
|
1.5×1
|
4.4
|
1710
|
3368
|
54.6
|
100
|
147.4
|
100
|
115
|
136
|
4320
|
2200
|
2668
|
750
|
1800
|
63
|
2.2×1
|
4.8
|
1810
|
3606
|
55
|
125
|
189.7
|
125
|
148
|
170
|
4620
|
2880
|
2668
|
800
|
2100
|
73
|
2.2×1
|
4.8
|
2240
|
4660
|
55.1
|
150
|
220.5
|
150
|
172
|
204
|
4620
|
3360
|
2668
|
800
|
2100
|
85.8
|
3×1
|
4.8
|
2665
|
5650
|
55.1
|
175
|
256.4
|
175
|
200
|
238
|
4920
|
3460
|
3113
|
850
|
2400
|
98
|
3×1
|
5.2
|
2987
|
6340
|
55.6
|
200
|
294.9
|
200
|
230
|
272
|
4920
|
3800
|
3113
|
850
|
2400
|
117
|
4×1
|
5.2
|
3205
|
7200
|
55.7
|
250
|
379.4
|
250
|
287
|
340
|
4620
|
5760
|
2668
|
800
|
2100
|
146
|
2.2×2
|
4.8
|
4480
|
9320
|
56.2
|
300
|
441
|
300
|
344
|
408
|
4620
|
6720
|
2668
|
800
|
2100
|
171.6
|
3×2
|
4.8
|
5330
|
11300
|
56.3
|
350
|
512.8
|
350
|
400
|
276
|
4920
|
6920
|
3113
|
850
|
2400
|
196
|
3×2
|
5.2
|
5974
|
12680
|
56.7
|
400
|
589.8
|
400
|
460
|
544
|
4920
|
7600
|
3113
|
850
|
2400
|
234
|
4×2
|
5.2
|
6410
|
14400
|
57.3
|
450
|
661.5
|
450
|
516
|
612
|
4620
|
10080
|
2668
|
800
|
2100
|
257.4
|
3×3
|
4.8
|
7995
|
16950
|
57.1
|
525
|
769.2
|
525
|
600
|
714
|
4920
|
10380
|
3113
|
850
|
2400
|
294
|
3×3
|
5.2
|
8960
|
19020
|
57.1
|
600
|
884.7
|
600
|
690
|
816
|
4920
|
11400
|
3113
|
850
|
2400
|
351
|
4×3
|
5.2
|
9615
|
21600
|
56.6
|
700
|
1025.6
|
700
|
800
|
952
|
4920
|
13840
|
3113
|
850
|
2400
|
392
|
3×4
|
5.2
|
11948
|
25360
|
56.4
|
800
|
1179.6
|
800
|
920
|
1088
|
4920
|
15200
|
3113
|
850
|
2400
|
468
|
4×4
|
5.2
|
12820
|
28800
|
56.3
|
900
|
1323
|
900
|
1032
|
1224
|
4620
|
20160
|
2668
|
800
|
2100
|
514.6
|
3×6
|
4.8
|
15990
|
33900
|
56
|
1050
|
1538.4
|
1050
|
1200
|
1428
|
4920
|
20760
|
3113
|
850
|
2400
|
588
|
3×6
|
5.2
|
17922
|
38040
|
55.8
|
1200
|
1769.4
|
1200
|
1380
|
1632
|
4920
|
22800
|
3113
|
850
|
2400
|
702
|
4×6
|
5.2
|
19230
|
43200
|
55.5
|
技術參數說明：
●各濕球溫度（T）的冷卻水量都是以進水溫度t1=37℃，出水溫度t2=32℃，水溫降△t=5℃的工況，其冷噸數以27℃（T）1RT=3900kkal/h折算的。 ●進塔水壓以基座底面為準，其水壓相當于進入配水箱接口的自由水頭1.53Pa，即等于1.5米水頭。 ●噪聲以進風百葉窗外塔的當量直徑遠距地面1.5米高的dB(A)值。
組裝式節能超低噪聲橫流式冷卻塔主要參數表
型號
DBHZ
|
冷噸數
（RT）
|
冷卻水量m3/h
|
外形尺寸（mm）
|
風機電機
|
進塔水壓
104Pa
|
重量（kg）
|
噪聲
dB(A)
|
28℃T
|
27℃T
|
25℃T
|
L
|
W
|
H
|
h2
|
D（mm）
|
G（m3/h）
|
KW×臺數
|
干重
|
濕重
|
80
|
117.9
|
80
|
92
|
108
|
7320
|
2200
|
2264
|
2000
|
1800
|
47
|
1.5×1
|
4.4
|
2369
|
4027
|
48.6
|
100
|
147.4
|
100
|
115
|
136
|
7320
|
2200
|
2668
|
2000
|
1800
|
63
|
2.2×1
|
4.8
|
2480
|
4276
|
49
|
125
|
189.7
|
125
|
148
|
170
|
7620
|
2880
|
2668
|
2000
|
2100
|
73
|
2.2×1
|
4.8
|
3015
|
5630
|
49.1
|
150
|
220.5
|
150
|
172
|
204
|
7620
|
3360
|
2668
|
2000
|
2100
|
85.8
|
3×1
|
4.8
|
3534
|
6520
|
49.1
|
175
|
256.4
|
175
|
200
|
238
|
7920
|
3460
|
3113
|
2000
|
2400
|
98
|
3×1
|
5.2
|
3893
|
7245
|
49.6
|
200
|
294.9
|
200
|
230
|
272
|
7920
|
3800
|
3113
|
2000
|
2400
|
117
|
4×1
|
5.2
|
4200
|
8230
|
49.7
|
250
|
379.4
|
250
|
287
|
340
|
7620
|
5760
|
2668
|
2000
|
2100
|
146
|
2.2×2
|
4.8
|
6030
|
11200
|
50.2
|
300
|
441
|
300
|
344
|
408
|
7620
|
6720
|
2668
|
2000
|
2100
|
171.6
|
3×2
|
4.8
|
7068
|
13040
|
50.3
|
350
|
512.8
|
350
|
400
|
276
|
7920
|
6920
|
3113
|
2000
|
2400
|
196
|
3×2
|
5.2
|
7786
|
14490
|
50.7
|
400
|
589.8
|
400
|
460
|
544
|
7920
|
7600
|
3113
|
2000
|
2400
|
234
|
4×2
|
5.2
|
8400
|
16460
|
51.3
|
450
|
661.5
|
450
|
516
|
612
|
7620
|
10080
|
2668
|
2000
|
2100
|
257.4
|
3×3
|
4.8
|
10602
|
19560
|
51.1
|
525
|
769.2
|
525
|
600
|
714
|
7920
|
10380
|
3113
|
2000
|
2400
|
294
|
3×3
|
5.2
|
11679
|
21725
|
51.1
|
600
|
884.7
|
600
|
690
|
816
|
7920
|
11400
|
3113
|
2000
|
2400
|
351
|
4×3
|
5.2
|
12600
|
24690
|
50.6
|
700
|
1025.6
|
700
|
800
|
952
|
7920
|
13840
|
3113
|
2000
|
2400
|
392
|
3×4
|
5.2
|
15572
|
26080
|
50.4
|
800
|
1179.6
|
800
|
920
|
1088
|
7920
|
15200
|
3113
|
2000
|
2400
|
468
|
4×4
|
5.2
|
16800
|
32920
|
50.3
|
900
|
1323
|
900
|
1032
|
1224
|
7620
|
20160
|
2668
|
2000
|
2100
|
514.6
|
3×6
|
4.8
|
21204
|
39120
|
50.2
|
1050
|
1538.4
|
1050
|
1200
|
1428
|
7920
|
20760
|
3113
|
2000
|
2400
|
588
|
3×6
|
5.2
|
23358
|
43470
|
50.1
|
1200
|
1769.4
|
1200
|
1380
|
1632
|
7920
|
22800
|
3113
|
2000
|
2400
|
702
|
4×6
|
5.2
|
25200
|
49380
|
50
|
技術參數說明：
●各濕球溫度（T)的冷卻水量都是以進水溫度t1=37℃,出水溫度t2=32℃,水溫降△t=5℃的工況，其冷噸數以27℃（T）1RT=3900kkal/h折算的。
●進塔水壓以基座底面為準，其水壓相當于進入配水箱接口的自由水壓1.53Pa，即等于1.5米水頭。
●噪聲以遮聲板外塔的當量直徑遠，不計遮聲面積，距地面1.5米高的dB(A)值。
|
